筏板型基礎怎么做，農村自建房知道這些才能少花冤枉錢！

　　筏板型基礎是農村自建房的基礎工程，對于我們建房小白來說，大多喜歡包工包料出去，在自己不懂施工知識的情況下，好像只能默默吃虧喲!為了讓大家少吃虧，今天小編就帶大家來學習一下相關的基礎知識，畢竟多學點基礎方面知識，可是能夠省下大筆錢，少花很多冤枉錢的!

　　筏型基礎又叫筏板型基礎，即滿堂基礎，由底板、基礎梁等整體組成。建筑物荷載較大，地基承載力較弱，常采用砼底板筏板，承受建筑物荷載，形成筏基，其整體性好，能很好地抵抗地基不均勻沉降。

　　筏形基礎可分為梁板式筏形基礎與平板式筏形基礎，這里主要講梁板式筏形基礎，明白了梁板式筏形基礎，平板式筏形基礎就不難理解了。

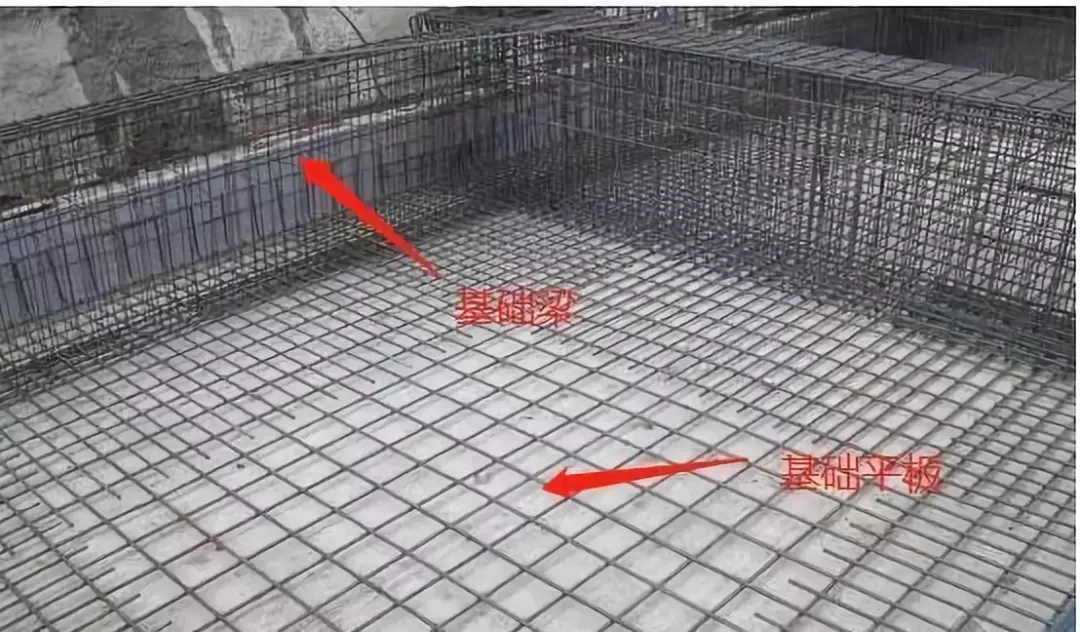

　　梁板式筏形基礎是由基礎主梁、基礎次梁、基礎平板構成的。

　　基礎平板可分為高位板(梁頂與板頂一平)、低位板(梁底與板底一平)、中板位(板在梁的中部)

　　1、基礎主梁

　　(1)基礎主梁上部縱筋：

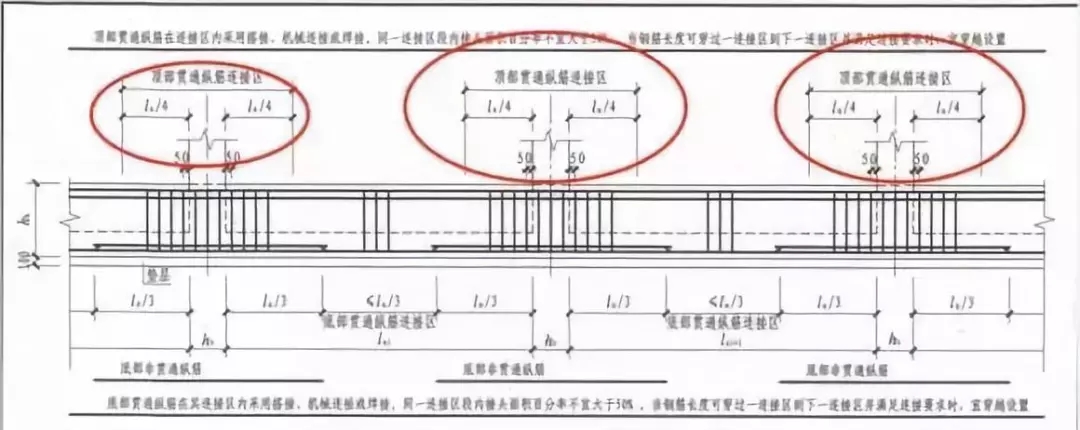

　　①圖中紅圈內的內容，‘頂部貫通縱筋連接區’表示上部縱筋的搭接區;

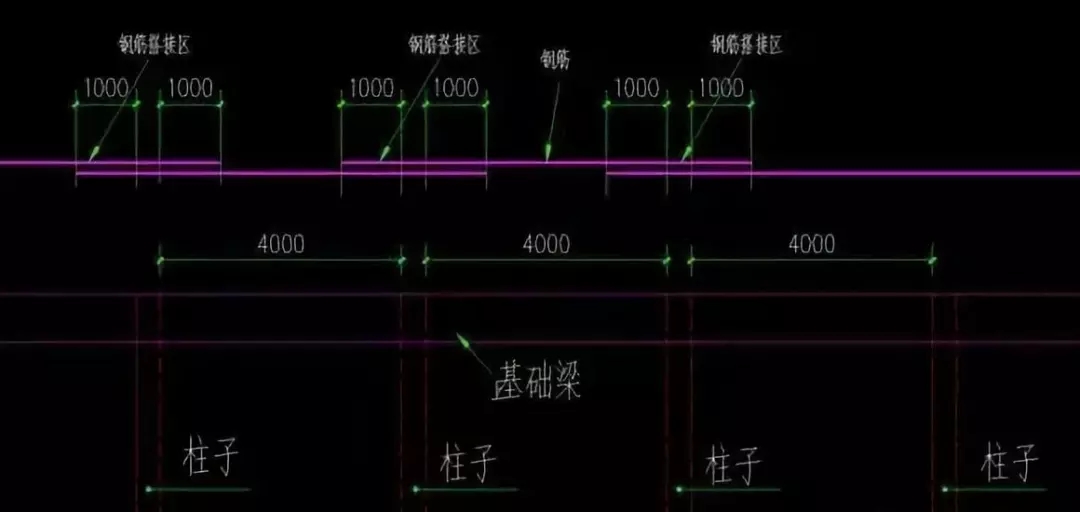

　　②ln/4表示基礎梁的凈跨長度/4，假設基礎梁凈跨長度為4米，ln/4就為1米。

　　重點：紅圈里的意思就是表示基礎梁上部鋼筋搭接的時候需要在紅圈內的ln/4位置進行搭接，不允許在支座內錨固(這里是自建房貼友基礎梁最最最容易出現的錯誤)當梁跨度不大時，盡量穿過下一連接區進行搭接。看下圖

　　③上部縱筋在連接區內采用搭接、機械連接或焊接。

　　④重點：同一連接區段內接頭面積百分率不宜大于50%(相鄰兩根上部縱筋不宜在同一個位置搭接，應該錯開一定長度)。后面會講鋼筋采用綁扎時，綁扎的長度如何計算，和錯開的長度如何計算。

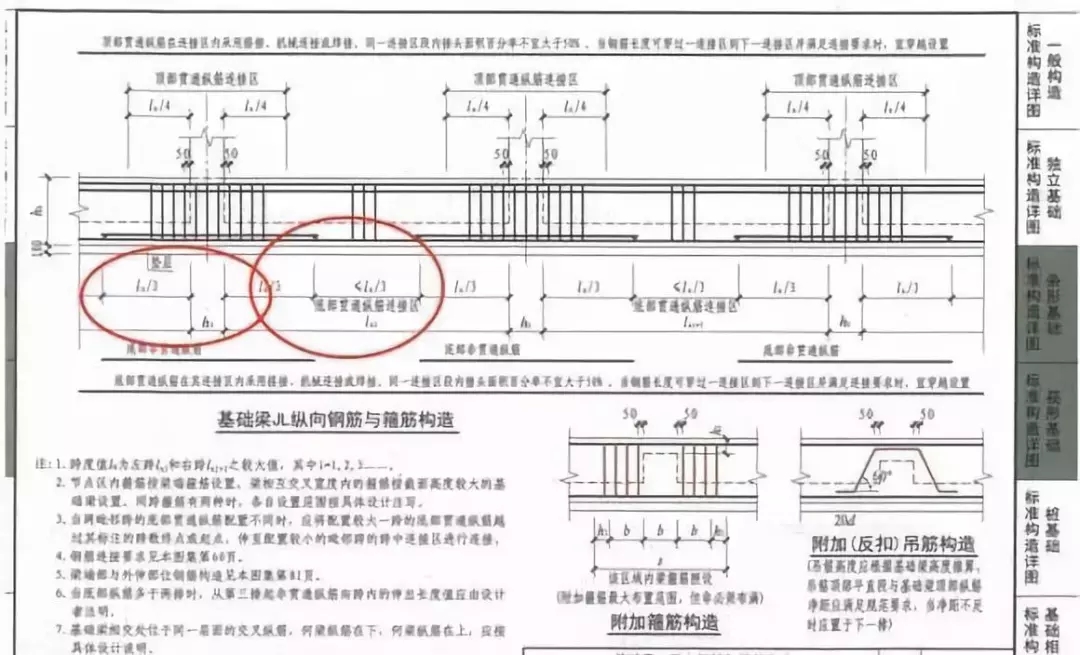

　　(2)基礎主梁下部縱筋

　　①基礎主梁下部縱筋搭接區為跨中的ln/3處。(重點：跨中)

　　②下部縱筋在連接區內采用搭接、機械連接或焊接。

　　③重點：同一連接區段內接頭面積百分率不宜大于50%(相鄰兩根下部縱筋不宜在同一個位置搭接，應該錯開一定長度)。

　　④圖中底部非貫通縱筋，俗稱負筋，對于基礎梁柱下區域底部非貫通縱筋的伸出長度標準構造統一取值為自柱邊向跨內伸出至ln/3位置，邊跨邊支座ln取本邊跨的凈跨長度值，對于中間支座ln取支座兩邊較大一跨的凈跨長度值。

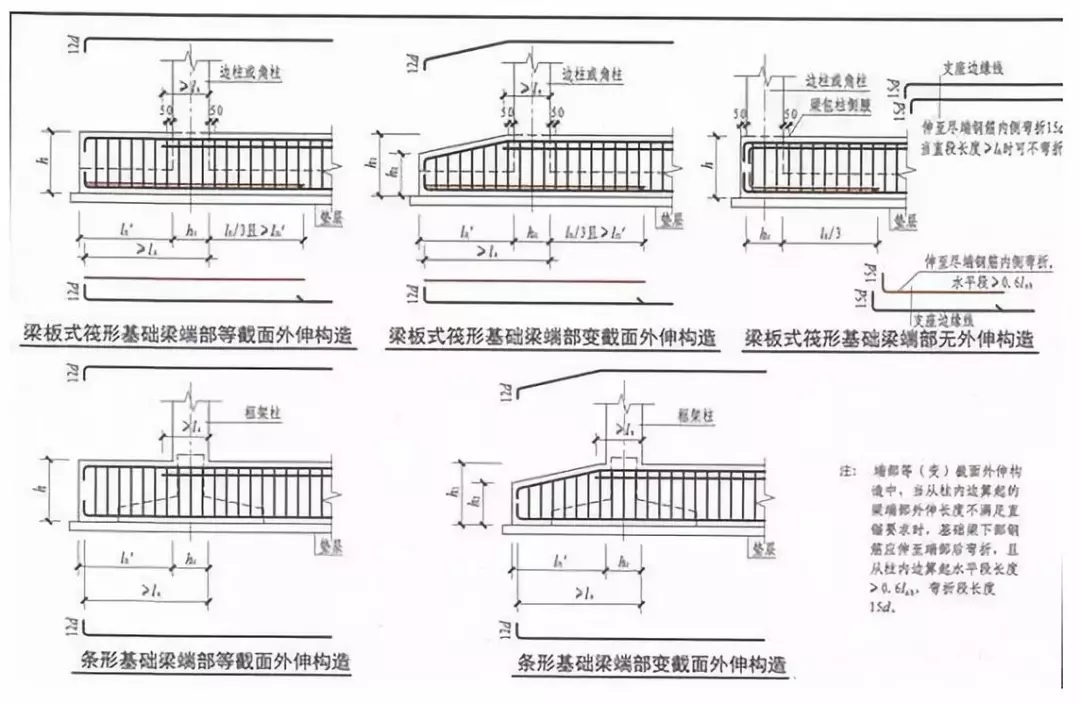

　　(3)基礎梁端部做法

　　(4)基礎梁側面構造鋼筋(施工圖內用G表示)、側向抗扭鋼筋(施工圖內用N表示)

　　①當梁腹板高度不小于450時，根據需要配置。(梁高-板厚=梁腹板高度)

　　②當為梁側面構造鋼筋時，其錨固長度為15d;

　　③當為梁側面抗扭鋼筋時，錨固長度為la(后期說明)，搭接長度為li(后期說明)，錨固形式同基礎梁上部鋼筋;

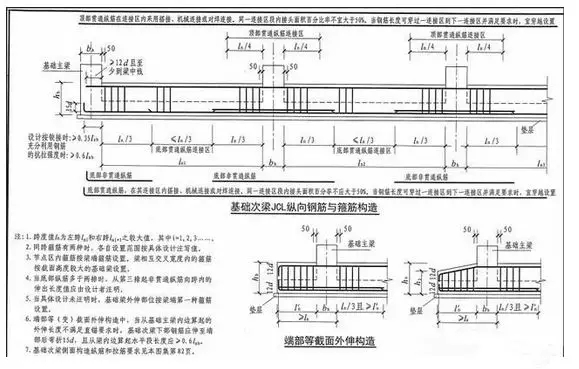

　　2、基礎次梁

　　看懂了主梁，這個也就好理解了，這里不做詳細介紹。

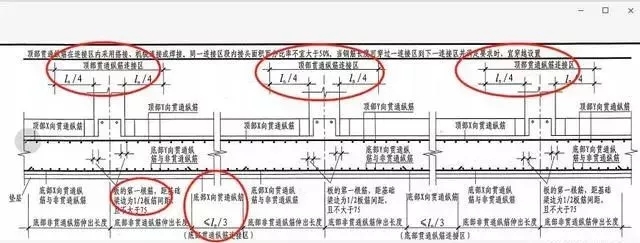

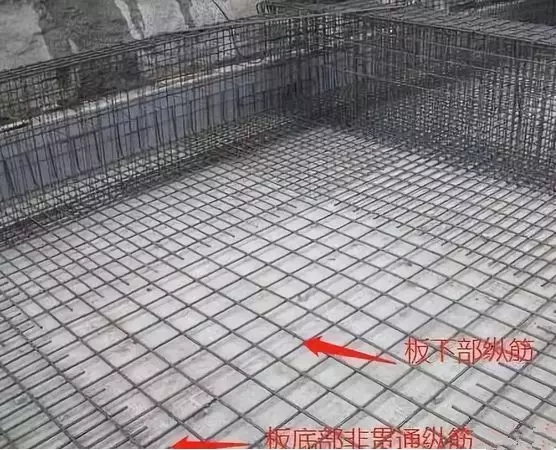

　　3、基礎平板

　　①基礎平板的上下部鋼筋構造與基礎梁的鋼筋構造完全相同

　　②上部鋼筋搭接區距柱根的ln/4，下部鋼筋搭接區為跨中l(wèi)n/3

　　③板的第一根筋，距基礎梁邊為1/2板筋間距，且不大于75mm

　　④重點：同一連接區段內接頭面積百分率不宜大于50%(相鄰兩根板縱筋不宜在同一個位置搭接，應該錯開一定長度)。

　　⑤板負筋同基礎梁底部非貫通縱筋

　　基礎梁+基礎平板即為梁板式筏板基礎，畢竟筏板基礎不常用，隨便了解一下即可。

　　注：基礎梁的鋼筋構造是不適用于樓層框架梁的，基礎梁和框架梁受力是剛好相反的，不要將基礎梁的搭接錨固方式用在樓層框架梁里。

　　以上所有的內容只是略帶經驗談，不詳細。所有施工最好按照具體的施工圖紙進行!
